NDB(Non-Directional Radio Beacon)란?





Non-Directional Radio Beacon (NDB)

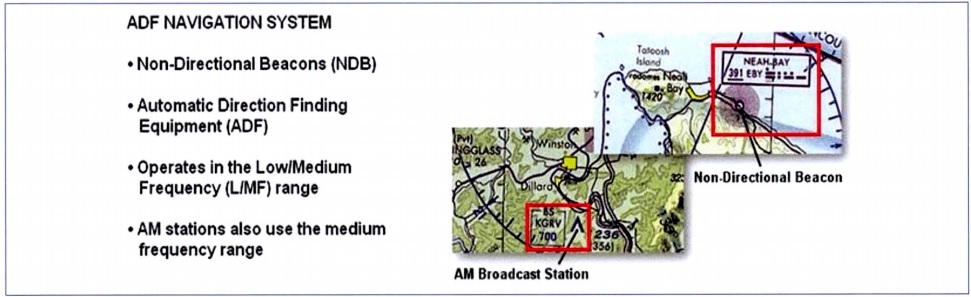

a. 저주파 또는 중주파의 RADIO BEACON은 무 지향 신호를 송신하는데 그것에 의하여 해당 장비를
장착한 항공기를 조종하는 조종사는 자기의 BEARING과 Station으로의 표식시설로의 비행을 결정할 수
있다. 이 시설은 일반적으로 190〜535KHz의 주파수대에서 운영되며 400Hz 혹은 1,020Hz로 변조되어
연속 송신된다. COMPASS LOCATOR* 제외한 모든 NDB는 음성 송신을 하는 동안을 제외하고는 연
속적인 세 개의 문자 식별부호를 송신한다.





b. NDB가 계기착륙시설(INSTRUMENT LANDING SYSTEM)의 MARKER와 함께 사용될 때
COMPASS LOCATOR라고 부른다.

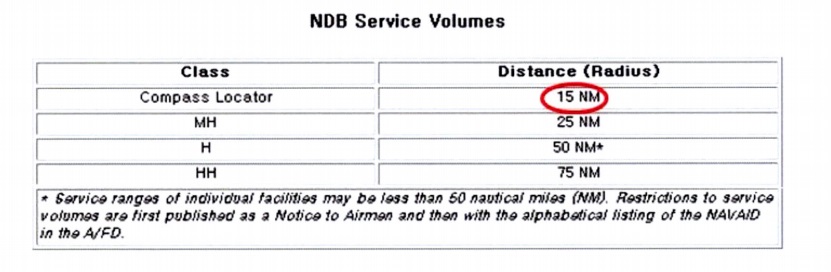

c. 음성송신이 NDB에서 이루어지는데 음성송신이 없을 때는 NDB의 송신출력 등급과 함께 W자
(WITHOUT VOICE)를 붙인다.(HW)

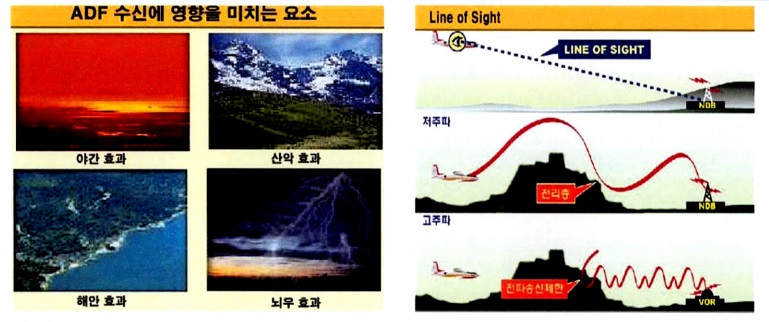

d. NDB는 부정확한 방위정보를 유발시킬 수 있는 전파 방해를 받는다. 그런 전파 방해는 번개 및 강
수, 정전기 등과 같은 요소로 인하여 초래된다. 야간에 멀리 떨어진 Station으로부터의 Radio Beacon은
간섭에 취약하다. ADF 방위 지시에 영향을 주는 거의 모든 전파 방해는 식별부호에도 영향을 준다.
ADF Needle이 잘못 지시할 때 잡음이 섞인 식별부호가 발생된다. 지속되는 잘못된 Bearing이 지시될
때 다른 방송국의 음성，음악 또는 틀린 식별부호를 듣게 된다. ADF 수신기는 방위 정보가 부정확하게
지시될 때 조종사에게 경고해 주는 계기상의 경고 신호기(FLAG)가 없기 때문에 조종사는 NDB의 식별
부호를 계속 감청하는 것이 추천된다.





* 참고） Homing
ADF는 지상국으로 유도하는데 사용될 수 있다. Horning은 항공기가 어떤 Heading에 있든 바늘이
곧바로 0ᄋ RB 위치를 가리키도록 유지하는 것이다. 지상국으로 Homing 하기 위해 지상국 주파수를
맞추고，Morse Code 신호를 확인한 다음 항공기의 ADF 방위 바늘이 0ᄋ RB 위치를 가리키게 하면
된다. 바람이 불지 않는 다면，항공기는 지상의 직선 경로로 지상국까지 Homing할 것이다. 측풍이
불면，항공기는 측풍수정 없이 측풍 쪽의 완곡한 경로를 따라 지상국까지 비행할 것이다.
