DME(DISTANCE MEASURING EQUIPMENT)란?





DISTANCE MEASURING EQUIPMENT (DME)



a. DME 작동에서, 특정 간격의 한 쌍의 Pulse가 항공기로부터 송신(이것이 Interrogation이다)되면，이
것을 Ground Station에서 수신한다.

그리고 Ground Station(응답)은 동일 Pulse 간격이지만，다른 주파수로 항공기로 한 쌍의 Pulse를 응신 한다.

이 신호 교환의 왕복 소요시간을 탑재 DME 장비가 계산하여 항공기로부터 Ground Station까지의 거리를 NAUTICAL MILE로 환산해 준다.

b. 가시거리의 원리로 작동되는 DME는 대단히 높은 정밀성을 가지고 거리 정보를 제공한다.

신뢰성 있는 신호는 가시거리의 고도(LINE OF SIGHT ALTITUDE)에서 199 NM까지 거리를 수신하며，그
거리는 1/2마일 혹은 거리의 3% 중 큰 것 이내의 정밀성을 가지고 있다.

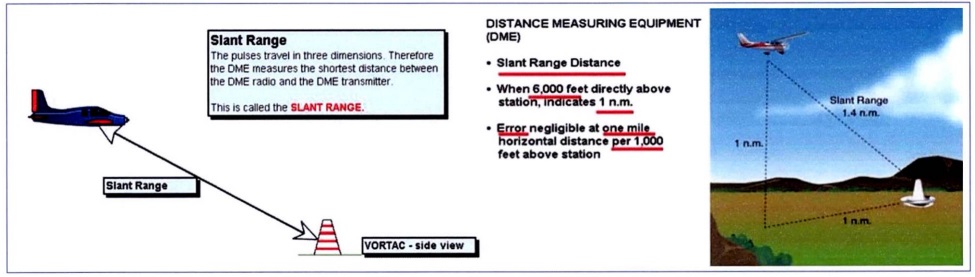

DME 장비로부터 받은 거리 정보는 사선거리(SLANT RANGE)이지 실 수평거리가 아니다.

c. DME는 960 MHz로부터 1,215 MHz까지의 UHF 주파수 범위 내에서 운용된다.

TACAN 장비를 장착한 항공기는 VORTAC으로부터 자동적으로 거리 정보를 수신할 수 있지만，VOR을 장착한 항공기
는 별도의 DME 탑재해야 한다.

d. FAA에 의하여 설치된 VOR/DME, VORTAC, ILS/DME, LOC/DME 등의 항행시설은 주파수의 쌍을
이루게 하는 계획 하에서 시설이 위치한 곳으로부터의 방위와 거리정보를 제공한다.

자동 DME 선택 수신 장비를 갖춘 항공기는 지정된 VOR/DME, VORTAC, ILS/DME, LOC/DME를 선택할 때마다 그 시
설로부터 방위와 거리정보의 수신을 보장받는다.

e. 가용 주파수의 제한된 숫자 때문에 동일 지역에 제공되지만 수 마일 분리될 수 도 있는 함께 위치하
지 않는 군의 어떤 VOR과 TACAN 시설을 위하여 쌍으로 된 주파수의 지정이 요구된다.

f. VOR/DME, VORTAC, ILS/DME, LOC/DME 시설은 시간차를 두고 송신되는 동기화된 식별부호로써 식별된다.

시설의 VOR 또는 LOCALIZER 부분은 1,020Hz로 변조된 CODED TONE 혹은 CODE와 음성이 복합된 TONE에 의하여 식별된다.

TACAN 또는 DME는 1,350Hz로 변조된 CODED TONE에 의하여 식별된다.

VOR 또는 LOCALIZER의 식별부호가 3회 또는 4회 송신할 때마다 DME 또는 TACAN 식별부호는 1회 송신된다.

VOR 또는 DME 중 어느 것이 작동하고 있지 않을 때 작동하고 있는 시설의 식별부호를 듣고 어느 것이 작동하는가를 알아내는 것은 중요하다.

약 30초마다 단 1회의 식별부호를 들었다면，그것은 DME가 작동하고 있다는 것을 의미한다.

g. 자동 DME 선택 수신 장비를 갖춘 항공기는 지정된 VOR/DME, VORTAC 및 ILS/DME 시설이 선택될 때 그 시설물로부터 방위와 거리정보의 수신을 보장받는다.

조종사는 DME를 장착하지 않은 VOR 또는 ILS 시설로 위치를 결정할 때 자동선택 DME 장비로부터 표시되는 어떤 거리라도 무시하라.



* ICAO ANNEX 10 Aeronautical Telecommunications
Chapter 3.5 DME
3.5.3.5.1 The aircraft handling capacity of transponders in an area shall be adequate for the peak
traffic of the area or 100 aircraft, whichever is the lesser.
